.:Монитор Benq G700AD (ET0005-NA):.



Монитор: Benq G700AD (ET0005-NA)

  1. Блок питания.
  2. Инвертор.
  3. Видеоплата.
  4. Матрица.
  5. Дополнительно.
  6. Документация.
  7. Ремонт.
  8. Фото.
  9. Полезные ссылки.
  10. Полезные утилиты.
1. Блок питания.
инвертор + модуль питания ILPI-030 REV : A выполнена на ШИМ TOP246YN (datasheet).

Наверх


2. Инвертор.
инвертор + модуль питания ILPI-030 REV : A выполнен на ШИМ OZ9938GN (datasheet), двух транзисторных сборок полевиков SSM9971GM (datasheet) и высоковольтного трансформатора нет данных

Наверх

3. Видеоплата.
Нет данных


Наверх

4. ЖК матрица.
Нет данных

Наверх

5. Дополнительно.
Нет данных.

Наверх

6. Документация.
CCFL лампа устройство CCFL лампы.
CCFL лампа Краткое описание работы CCFL лампы.

Наверх

7. Ремонт.

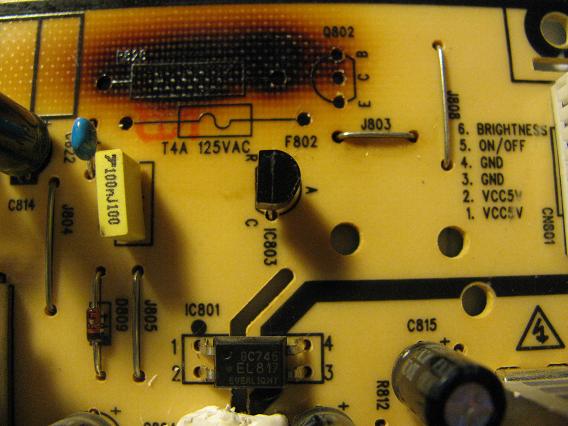

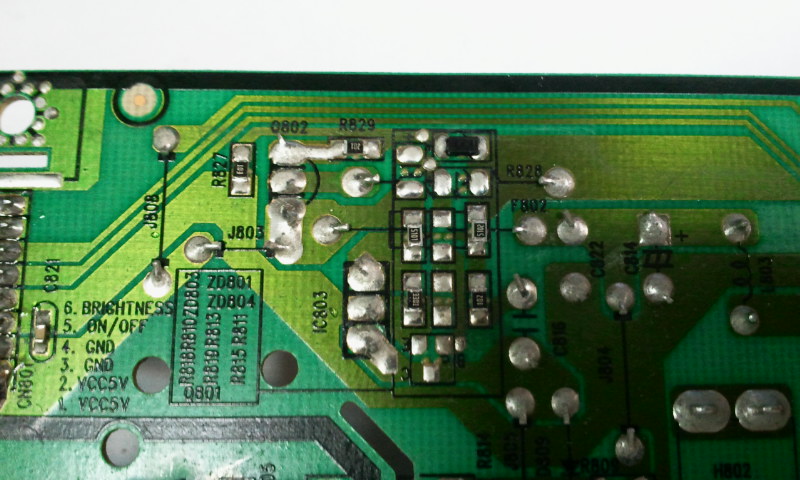

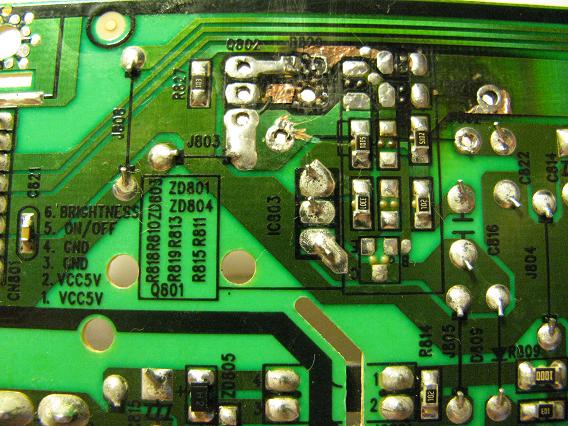

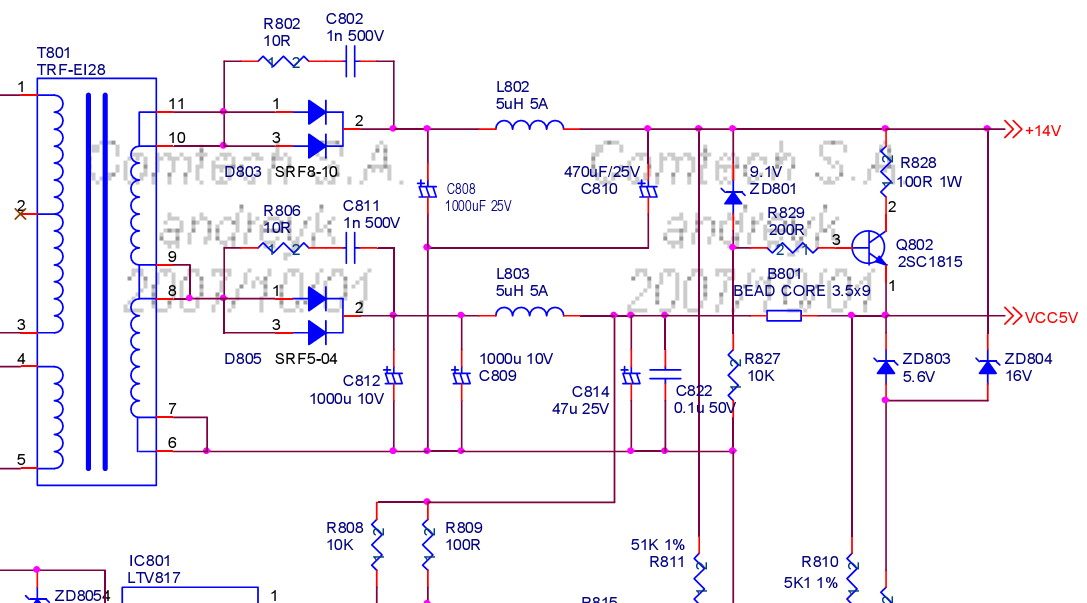

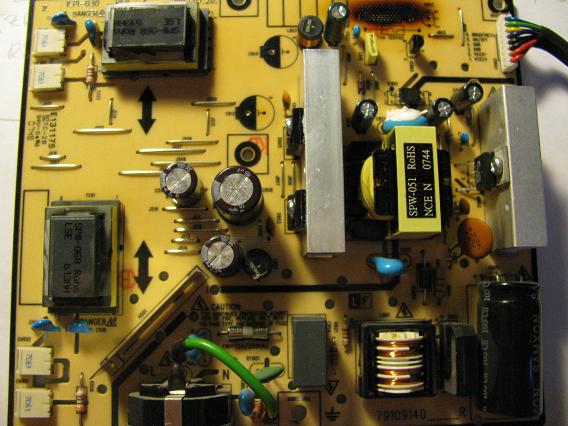

1. Не включается. На плате инвертора под резистором R828 наблюдается следы сильного нагрева фото1, фото2, фото3, фото4, фото5. Собственно весь ремонт заключался у удалении старого припоя и нанесение нового припоя резистора R828, тех прогон в 48 часов неисправности не выявил.

Наверх

8. Фото.

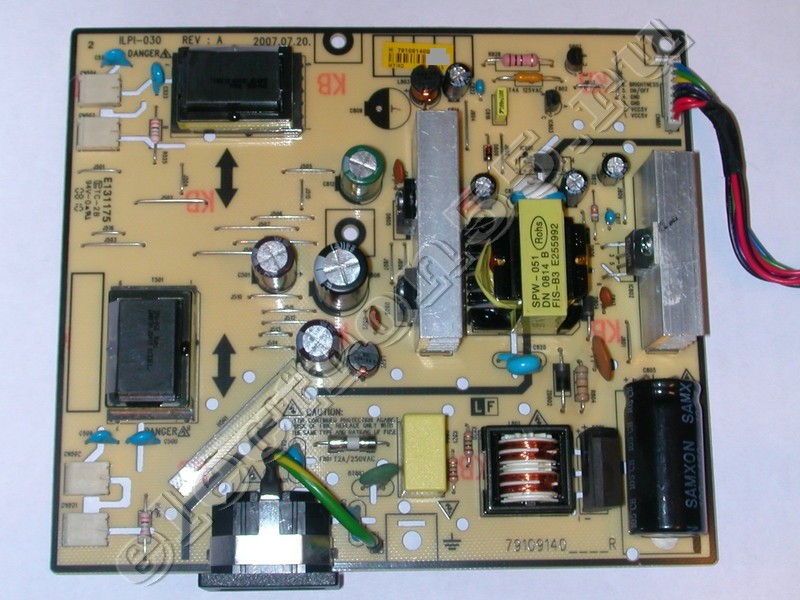

Инвертор ILPI-030 REV : A

Наверх

9. Полезные ссылки.
www.electron55.ru/monitor/1-benq Много хорошего по ремонту, есть примеры ремонта, фотографии, datasheet.

www.benq.ru Официальный сайт Benq.

www.d43d.ru/forums Форум ремонт ТВ по русски. Много полезной информации.

www.lcdtech.no-ip.info ЖК мониторы, много справочной информации.

www.datasheetcatalog.com Поиск datasheet-ов.

www.alldatasheet.com Поиск datasheet-ов.

www.datasheet4u.net Поиск datasheet-ов.

www.monitor.net.ru/forum Схемы на мониторы. Большая побдорка схем большинства мониторов.

www.espec.ws Схемы на мониторы. Большая побдорка схем большинства мониторов. Есть схема на монитор Benq G700AD (ET0005-NA)

Наверх

10. Полезные утилиты.

color and code 10 качественная программа для определения резисторов, конденсаторов, диодов и прочих элементов использующих кодировку в маркировке номинала. Не требует инсталяции.

Наверх
