Общие положения

Для работы ЖК панели первостепенное значение имеет источник света, световой поток которого, пропускаемый через структуру жидкого кристалла, формирует изображение на экране монитора. Для создания светового потока используются люминесцентные лампы подсветки с холодным катодом (CCFL), которые располагаются на краях монитора (как правило, сверху и снизу) и с помощью матового рассеивающего стекла равномерно засвечивают всю поверхность ЖК матрицы. «Поджиг» ламп, а также их питание в рабочем режиме обеспечивают инверторы. Инвертор должен обеспечить надежный запуск ламп напряжением свыше 1500 В и их стабильную работу в течение длительного времени при рабочих напряжениях от 600 до 1000 В. Подключение ламп в ЖК мониторах осуществляется по емкостной схеме (см. рис. 1). Рабочая точка стабильного свечения (РТ - на графике) располагается на линии пересечения нагрузочной прямой с графиком зависимости тока разряда от напряжения, приложенного к лампам. Инвертор в составе монитора создает условия для управляемого тлеющего разряда, а рабочая точка ламп находится на пологой части кривой, что позволяет добиться постоянства их свечения в течение длительного времени и обеспечить эффективное управление яркостью.

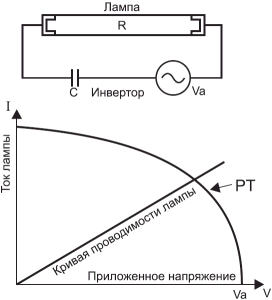

Рис. 1. График положения рабочего тока стабильного свечения ламп

Инвертор выполняет следующие функции:
• преобразует постоянное напряжение (обычно +12 В) в высоковольтное переменное;
• стабилизирует ток лампы и при необходимости регулирует его;
• обеспечивает регулировку яркости;
• согласует выходной каскад инвертора со входным сопротивлением ламп;
• обеспечивает защиту от короткого замыкания и перегрузки.

Каким бы разнообразием не отличался рынок современных инверторов, принципы их построения и функционирования практически одинаковы, что упрощает их ремонт.

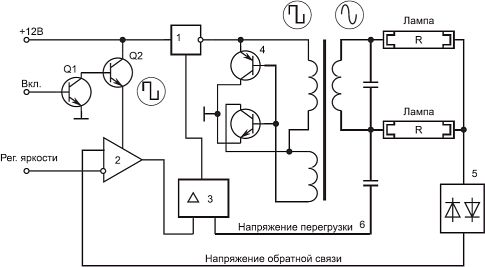

Структурная схема инвертора приведена на рис. 2. Блок дежурного режима и включения инвертора выполнен в данном случае на ключах Q1, Q2. ЖК монитору для включения требуется некоторое время, поэтому инвертор также включается через 2…3 с после перевода монитора в рабочий режим. С главной платы поступает напряжение ВКЛ (ON/OFF) и инвертор переходит в рабочий режим. Этот же блок обеспечивает отключение инвертора при переходе монитора в один из режимов экономии электро-энергии. При поступлении на базу транзистора Q1 положительного напряжения ВКЛ (3…5 В) напряжение +12В поступает на основную схему инвертора - блок контроля яркости и регулятор ШИМ.

Рис. 2. Структурная схема инвертора

Блок контроля и управления яркостью свечения ламп и ШИМ (3 на рис.2) выполнен по схеме усилителя ошибки (УО) и формирователя импульсов ШИМ. На него поступает напряжение регулятора яркости с главной платы монитора, после чего это напряжение сравнивается с напряжением обратной связи, а затем этого вырабатывается сигнал ошибки, который управляет частотой импульсов ШИМ. Эти импульсы используются для управления DC/DC-преобразователем (1 на рис. 2) и синхронизируют работу преобразователя-инвертора. Амплитуда импульсов постоянна и определяется питающим напряжением (+12 В), а их частота зависит от напряжения яркости и уровня порогового напряжения.

DC/DC-преобразователь (1) обеспечивает постоянное (высокое) напряжение, которое поступает на автогенератор. Этот генератор включается и управляется импульсами ШИМ блока контроля (3).

Уровень выходного переменного напряжения инвертора определяется параметрами элементов схемы, а его частота - регулятором яркости и характеристиками ламп подсветки. Преобразователь инвертора, как правило, представляет собой генератор с самовозбуждением. Могут использоваться как однотактные, так и двухтактные схемы.

Узел защиты (5 и 6) анализирует уровень напряжения или тока на выходе инвертора и вырабатывает напряжения обратной связи (ОС) и перегрузки, которые поступают в блок контроля (2) и ШИМ (3). Если значение одного из этих напряжений (в случае короткого замыкания, перегрузки преобразователя, пониженного уровня напряжения питания) превышает пороговое значение, автогенератор прекращает свою работу.

Как правило, на экране блок контроля, ШИМ и блок управления яркостью объединены в одной микросхеме. Преобразователь выполняется на дискретных элементах с нагрузкой в виде импульсного трансформатора, дополнительная обмотка которого используется для коммутации запускающего напряжения.

Все основные узлы инверторов выполняют в корпусах SMD-компонентов.

Существует большое количество модификаций инверторов. Применение того или иного типа определяется типом используемой в данном мониторе ЖК панели, поэтому инверторы одного типа могут встречаться у разных производителей.

1. Включаем лампы монитора на свой инвертор. Лампы должны зажечься. В противном случае, меняем лампы.
2. На инверторе меняем конденсаторы, начиная со вспухших, пусковой конденсатор меняется в любом случае.
3. На исправные лампы подключаем инвертор с замененными конденсаторами и включаем инвертор без видеоплаты, вместо видеоплаты подаем на контакт "ON/OFF" +3.3В (+5В), инвертор должен запустится (лампы вспыхнули и погасли, косвенно это может говорить об исправности инвертора, некоторые инвертора в принципе не запускаются без видеосигнала)
4. Если зеленый индикатор горит или горит и через некоторое время выключается или начинает моргать, косвенно это говорит, что блок питания исправен.
5. Если инвертор не запускается, принудительно подаем на инвертор +12В...+14В. Блок питания необходимо отключить. Лампы зажгутся, инвертор исправен, блок питания неисправен.
