.:Монитор Acer AL1716 A:.



Монитор: Acer AL 1716 A

  1. Блок питания.
  2. Инвертор.
  3. Видеоплата.
  4. Матрица.
  5. Дополнительно.
  6. Документация.
  7. Ремонт.
  8. Фото.
  9. Полезные ссылки.
  10. Полезные утилиты.
1. Блок питания.
инвертор + модуль питания ILPI-003 REV : C выполнена на ШИМ TOP245YN (datasheet).

Наверх

2. Инвертор.
инвертор + модуль питания ILPI-003 REV : C выполнен на ШИМ OZ9910GN (datasheet), двух транзисторных сборок полевиков AP4501GSD (datasheet) и высоковольтного трансформатора нет данных

Наверх

3. Видеоплата.
плата скалера 490401300210R выполненная на основе чипа TSUM16AL-LF

Прошивка 24LC16BI прописывается процессором TSUM16AK, достаточно поставить чистую память обычно с пропиской опций FF. При первом включении монитора на чистую прошивку возможно появление и чередование цветов, точнее красный, синий, зелёный и т.д. Выключаем кнопкой и включаем,возможен кратковременный перелив зелёного, после чего всё встаёт на место.


Наверх

4. ЖК матрица.
Нет данных

Наверх

5. Дополнительно.
Прошивка 24LC16BI прописывается процессором TSUM16AK, достаточно поставить чистую память обычно с пропиской опций FF. При первом включении монитора на чистую прошивку возможно появление и чередование цветов, точнее красный, синий, зелёный и т.д. Выключаем кнопкой и включаем,возможен кратковременный перелив зелёного, после чего всё встаёт на место.

Наверх

6. Документация.

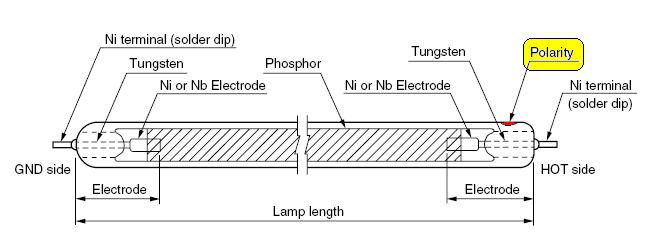

CCFL лампа устройство CCFL лампы.
CCFL лампа Краткое описание работы CCFL лампы.

Наверх

7. Ремонт.
нет данных

Наверх

8. Фото.

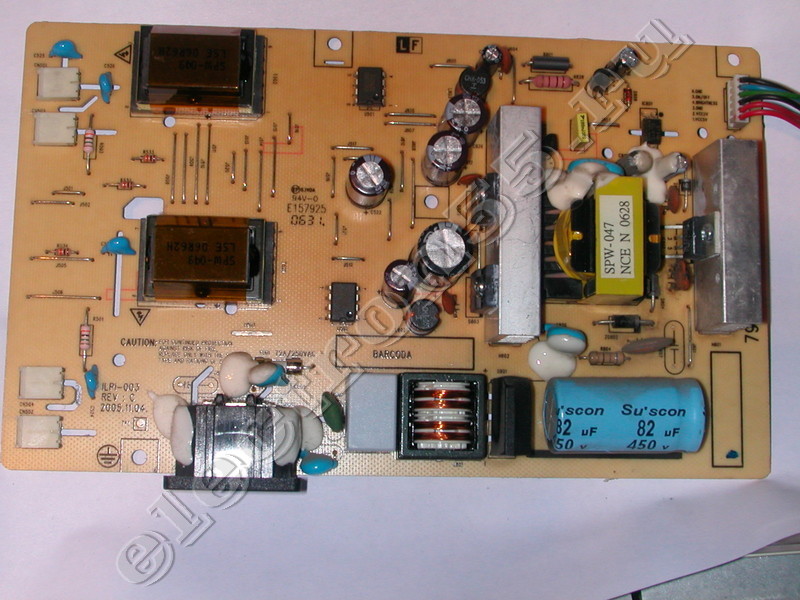

Инвертор ILPI-003 REV : C

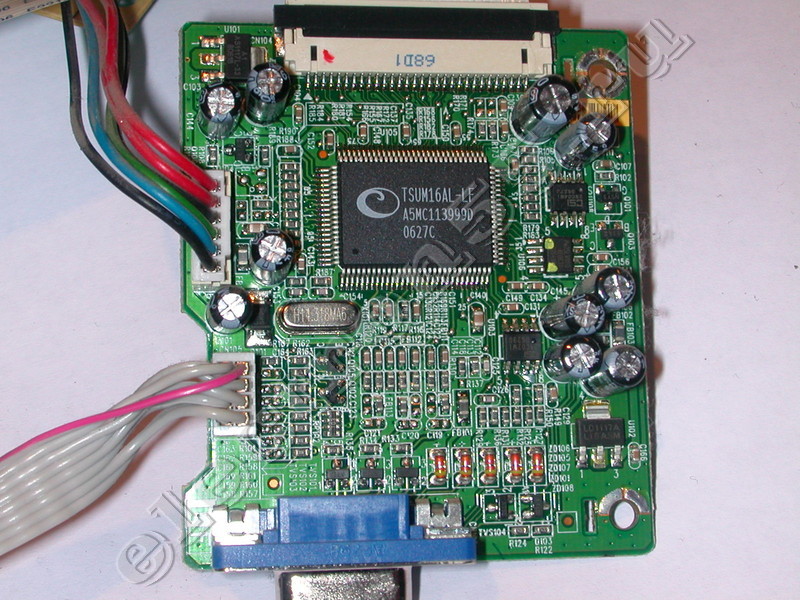

Плата скалера 490401300210R

Наверх

9. Полезные ссылки.
www.electron55.ru/monitor/31-acer Много хорошего по ремонту, есть примеры ремонта, фотографии, datasheet.

www.acer.ru/ac/ru/RU/content/home Официальный сайт ACER.

www.d43d.ru/forums Форум ремонт ТВ по русски. Много полезной информации.

www.lcdtech.no-ip.info ЖК мониторы, много справочной информации.

www.datasheetcatalog.com Поиск datasheet-ов.

www.alldatasheet.com Поиск datasheet-ов.

www.datasheet4u.net Поиск datasheet-ов.

www.monitor.net.ru/forum Схемы на мониторы. Большая побдорка схем большинства мониторов.

www.espec.ws Схемы на мониторы. Большая побдорка схем большинства мониторов.

Наверх

10. Полезные утилиты.

color and code 10 качественная программа для определения резисторов, конденсаторов, диодов и прочих элементов использующих кодировку в маркировке номинала. Не требует инсталяции.
